Bonjour à tous !
Dans cet article, je vous explique comment j’ai construit ma batterie autonome de A à Z, étape par étape, avec mes choix, mes astuces, et surtout en essayant d’être le plus clair possible.
⚠️ Avertissement sécurité
Avant tout, prudence absolue ⚡ :
On travaille avec de l’électricité et des courants forts.
👉 Faites attention, soyez méthodiques et ne prenez aucun risque inutile.
Je partage simplement mon expérience personnelle, je ne peux pas être tenu responsable d’un éventuel problème lié à la manipulation ou à l’assemblage de votre propre batterie.
Cela dit, la mienne fonctionne parfaitement depuis août, sans aucun souci, et j’ai déjà économisé pas mal de kWh !
🧰 Principe de la batterie autonome
Cette batterie, je l’appelle autonome, car elle n’est pas reliée directement à un système photovoltaïque.
💡 L’idée est simple :
Beaucoup de particuliers ont des panneaux avec micro-onduleurs, donc sans batterie intégrée.
Avec ce système, il suffit de brancher la batterie sur une prise classique : elle absorbe le surplus solaire et le restitue plus tard dans le réseau domestique.
➡️ Aucune modification de l’installation existante, aucun onduleur hybride à acheter.
C’est simple, accessible, et à moindre coût.
🧱 Les cellules : le cœur de la batterie
J’ai acheté mes 16 cellules LiFePO₄ chez TZ Power (aucune affiliation).
💰 Prix : environ 1119 € après réduction de 5 %.
Le délai varie selon le stock (entre 7 et 20 jours d’attente).
Ce que vous recevez :
-
Les cellules elles-mêmes
-
Les plaques isolantes jaunes à insérer entre chaque cellule
-
Les écrous et barres de liaison pour relier les pôles
🪙 Astuce : inutile d’acheter des plaques plus chères, celles fournies suffisent largement.
Mon but était de minimiser les coûts sans compromis sur la sécurité.
🧠 Le choix du BMS
J’ai opté pour un BMS JK 150 A avec équilibrage 2 A.
Ce modèle est très apprécié pour sa fiabilité et sa connectivité Bluetooth (contrôle via smartphone).
💵 Prix actuel : autour de 70–80 € (selon promos).
Inutile de prendre un écran LCD, le contrôle via l’application est bien plus pratique.
Mon BMS supporte largement la puissance que je vise :
-
Charge à 1500 W
-
Décharge autour de 800 W
🔌 Cela me laisse une belle marge de sécurité et une possibilité d’évolution future.
🔩 Les cosses et accessoires
J’utilise des cosses RNB 1.25-6, vendues par 40 pièces.
Elles servent à relier les fils du BMS aux bornes des cellules.
🧮 Pour une batterie 16S, il faut 17 connexions (de la première cellule au pôle + final).
🪚 Construction du coffret
Je suis parti sur une structure simple et solide, faite de matériaux faciles à trouver :
-
Plaque d’OSB pour la base
-
Panneaux MDF 15 mm pour les côtés
-
Tiges filetées M8 pour maintenir les cellules en compression
-
Tubes carrés métalliques pour rigidifier la structure avant/arrière
💡 Le MDF a été coupé sur mesure en magasin (Bricoman, Brico Dépôt…).
Coût total : environ 25 €.
Dimensions extérieures :
-
Largeur : 43 cm
-
Profondeur : 60 cm
-
Hauteur : 25 cm
Assemblage :
-
Fixer la plaque de sol
-
Poser l’OSB
-
Disposer les 16 cellules alternées (+ / -)
-
Insérer les plaques d’isolation entre chaque cellule
-
Placer les tiges filetées
-
Serrer uniformément (sans écraser)
🎯 Objectif : maintenir les cellules bien serrées sans les déformer.

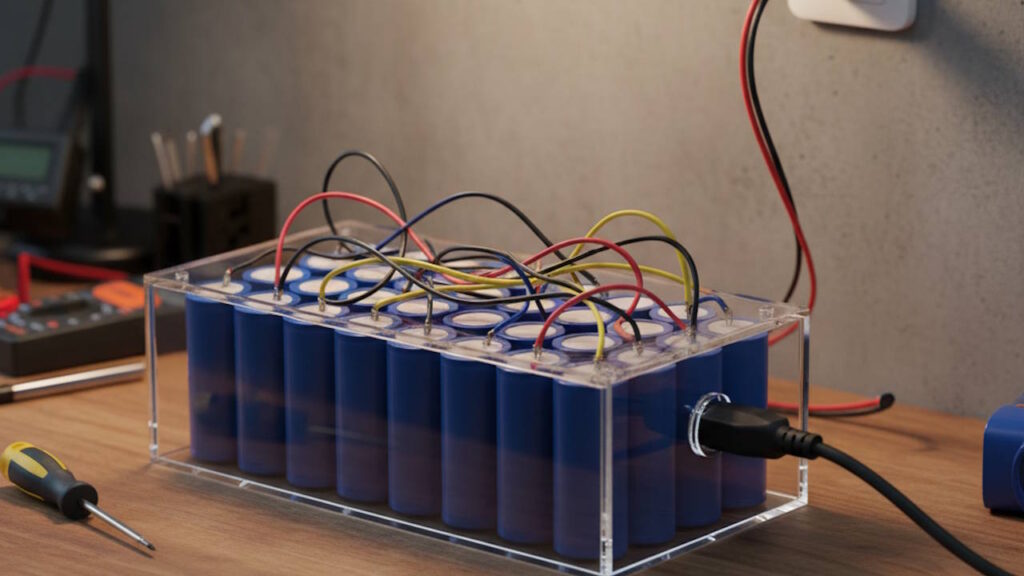

🧵 Câblage du BMS
Chaque cellule doit être reliée par un petit fil rouge du faisceau du BMS :
-
17 fils rouges au total
-
2 fils noirs (sondes de température)
💡 Les connecteurs du JK BMS sont numérotés et uniques : impossible de se tromper dans l’ordre.
🔧 Étapes :
-
Dénuder chaque fil rouge
-
Sertir une cosse RNB
-
Souder pour assurer un contact parfait
-
Nettoyer les bornes à l’acétone avant montage
-
Visser délicatement sans forcer
🧰 Astuce sécurité :
Pour éviter tout court-circuit, j’ai ajouté des pièces de protection imprimées en 3D (PLA) sur les bornes.
Je mettrai le fichier STL à la fin de la construction ici sur mon site.
☀️ Avantages de ce système
✅ Idéale pour les installations photovoltaïques à micro-onduleurs
✅ Aucune modification du réseau électrique
✅ Accessible à tout bricoleur soigneux
✅ Coût raisonnable (~1500 € tout compris)
✅ Évolution possible (BMS et câblage prévus pour plus de cellules)
🎬 Prochaine vidéo
Dans la prochaine partie, on verra :
-
Le choix du chargeur
-
L’onduleur pour l’injection réseau
-
Et le montage complet du système final
Je mettrai aussi la liste complète des composants avec les liens 🔗.
📹 La vidéo complète
Retrouvez la vidéo associée sur YouTube, où je détaille tout ça et je montre mes essais en direct.
